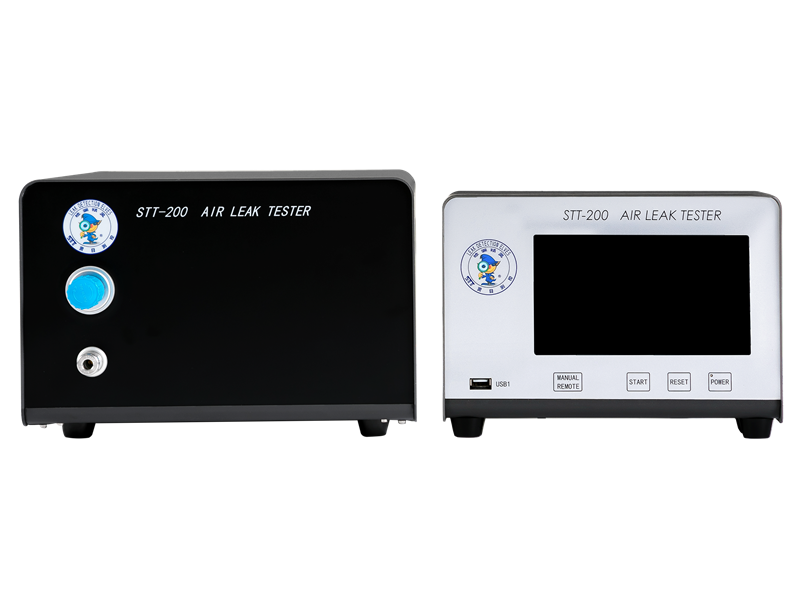

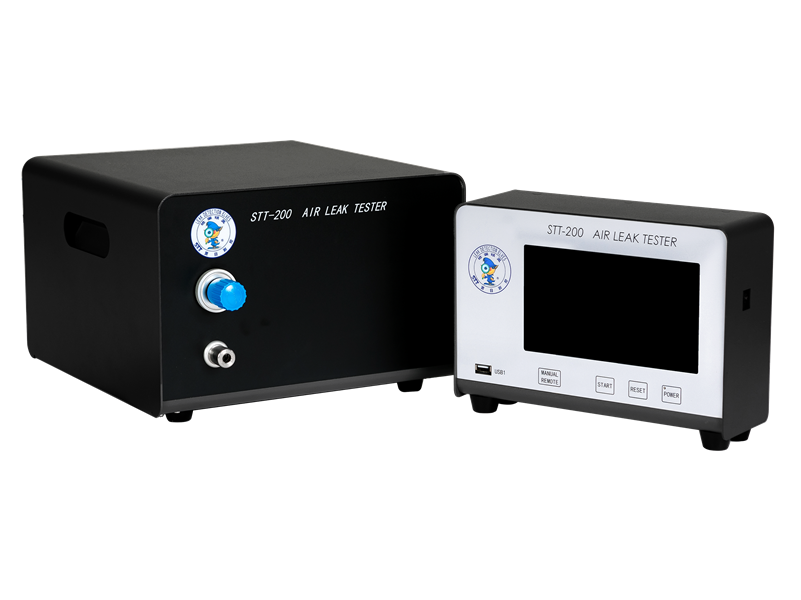

STT-200 压差测试仪

STT-200 压差测试仪

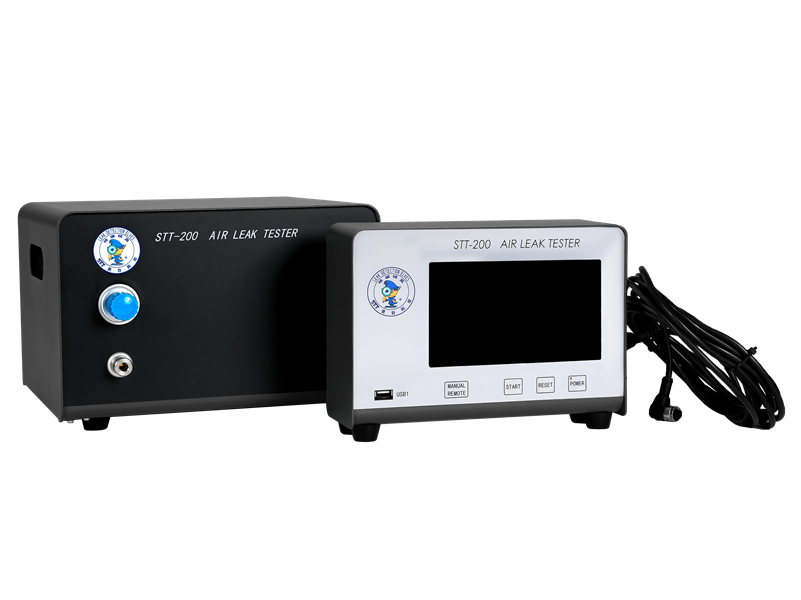

卧式分离式

标准漏孔,用于校准检漏仪

高精密差压传感器

精密调压阀

高性能主控板 CPU: NXP四核I.MX6Q/NXP双核I.MAX6DL
构架: CORTEX-A9
主频: 1GHZ
内存: 1GB DDR3/2GB DDR3
ROM:   8GB EMMC

7.0寸真彩触摸屏电容屏1024*600分辨率

储存U盘

产品特点

参数详情

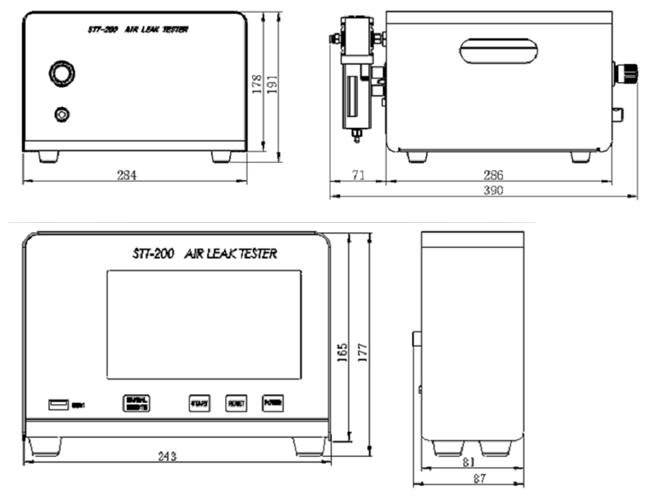

安装尺寸

泄漏检测能力高

通过独特的高灵敏压差传感器,可检测出因泄漏引起的微差压,在短时间内判断出是否有微小的泄漏。

空气回路故障少

内置独自研发的高耐压差压传感器和气控阀,并具备空气回路的自检功能。

拥有核心技术知识产权

拥有新型电容式压差传感器结构专利,具有变极距、电容极板为差动式结构,具有灵敏度高、准确度高,误差小,适合测量微小的气体压差。

可多纬度满足各行业的「 检漏需求 」

提高质量
提高测试精度
可记录数据
泄露定量化
保持测试品的清洁
提高生产效率
实现自动化
改善工作环境
便于操作
缩短测试时间
降低成本
降低设备成本
减少投诉
降低额外消耗
无需干燥工件


测定方式差压比较式气密检漏仪
差压传感器1)压差范围:0~600Pa  数据精度±(1%Rdg+1Pa),最大分辨率:0.1Pa
2)压差范围:0~2000Pa 数据精度±(1%Rdg+10Pa),  最大分辨率:1Pa
压力传感器表压: 0~1000KPa, 数据精度:±2%FS; 最大分辨率: 0.1%FS
绝压:0~100KPa, 数据精度:±2%FS; 最大分辨率: 0.1%FS
温度传感器PT100,-50℃-300℃;分辨率:0.1℃;
A级 精度为(0.15+0.002*|t|)摄氏度;
显示7寸电容式触摸屏显示
显示分辨率1024×600,有效显示尺寸W154mm×D86mm
显示单位测试压KPa,MPa,bar,psi
泄漏量mL/min, L/min,mL/s,Pa/s,Pa/min
等效内容积mL, L
泄漏量显示4位,采样频率: 10次 / 秒
泄漏判断值(1)±599.9Pa以下
(2)±1999.9Pa以下
时间设定999.9秒(分辨率0.1秒)
界面语言2种语言(汉语+英语)
程序数可支持最多128条程序
后端子输入/输出后端子输入信号:13个,后端子输出信号:13 个
外部电磁阀控制信号:10 个
后端子容量外部输入:每个节点最大10mA,最高电压30V
外部输出:每个节点最大200mA,总电流最大1A
外部电磁阀:每个节点最大0.5A,总电流最大1A
温、湿度范围0~40 ℃ 45~85%RH无结露
CPUCortex-A9  1GHZ(DRAM 1GB,ROM 8GB Emmc)
RS232C(1)能同时输出泄漏数据和设定值
(2)可接打印机,可通信modbus RTU
RJ45 可通信 rofibus,profinet,Ethernet/I,Modbus TCP ,devicenet
USB(1)       数据保存:判断结果、泄漏值、测试、PR#、时间、其它
(2)       设定值下载  CSV文件
(3)       可接打印机、扫码抢、键盘、鼠标、u盘、PC
电源电压AC 100~240V,50/60Hz
气源1驱动气源:400~700KPa
2:固体颗粒及浓度4级(40μm10mg/m3
3:露点 4级(-40℃)
4:油的最大浓度3级(1.0mg/ m3
功耗≤50W
外观尺寸测试箱长390*宽284*高191(mm)                                控制盒长243*宽87*高177(mm)
重量约9kg
标准附件(1)     电源线(在中国使用:额定250V/10A,长度2m)
(2)     I/O 接头,检查报告,操作说明书、质量追踪证明
